| 名称 | 电流表 |
| 型号 | B600-AC6-1A3 |
| 主要功能 | 测量并显示单相交流电流值，CT变比可设 |
| 可集成功能 | RS485通讯，带一路开出（报警），带4~20mA输出 |
| 显示方式 | 数码管显示 |
| 标准输入 | 5A/1A |
| 精确度 | 0.5级 |
| 正常工作温度 | -15~55摄氏度 |
| 外形尺寸 | 96*96*102 |
| 开孔尺寸 | 92*92 |
| 该系列其他尺寸 | 111*111 91*45 67*67 45*45 151*71 |
特别说明：
利亿达门户网上有更详尽的产品描述，请复制下面的链接到地址栏中打开
产品说明：
1、概述

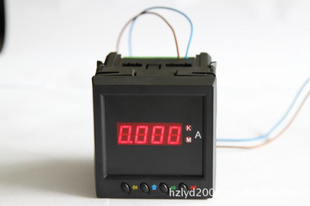

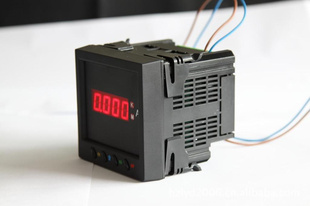

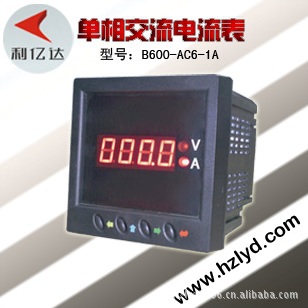

B600-AC6-1A3 智能型电流表适用于电力电网、自动化控制等领域，用于监测电流。带RS485通信，CT变比可设，可编程。仪表采用LED数码管显示形式，具有精度高，电磁兼容性好，外形美观等特点。
十年品牌代工，质量可靠！科学成本核算，价格公道！
支持网上订购，欢迎在线下单！
注：智能型仪表具有智能按键实现可编程功能，如CT、PT变比设置、波特率、地址、信号输出等设置。
简易型仪表无智能按键，不可进行CT、PT变比等参数设置，订货时需提供此参数。
2、通用技术参数
项目 | 指标 | |
精度等级 | 0.5级，频率0.2级 | |
显示位数 | 四位，另加符号位 | |
输入 | 标称输入 | 交流：电流1A、5A；电压100V、220V、400V 直流：0~20mA；4~20mA；0-5A；5A以上配分流器输入；0~10V |
过量程 | 持续：1.2倍，瞬时；电流10倍/5秒，电压2倍/1秒 | |
频率 | 50Hz±10% | |
输出信号 | DC4～20mA或RS-485或无源继电器接点 | |
工作电源 | AC ( 85～265)V或DC ( 100～275)V | |
功耗 | ?5VA | |
绝缘强度 | 2kV，1分钟（试验电压为交流有效值） | |
绝缘电阻 | ?100MΩ | |
平均无故障工作时间 | ?60000小时 | |
工作条件 | 环境温度：-25℃～55℃，相对湿度≤95%，无腐蚀气体场所 | |
海拔高度 | ?2500米 | |
变送输出 | DC4～20mA，负载能力≤500Ω | |
数字输出 | RS485输出，Modbus–RTU协议 | |
报警输出 | 常开接点输出，250V AC/30V DC，5A | |
3、外形及开孔尺寸
仪表外观型号 | 外形代号 | 面框尺寸（mm） | 屏装配合尺寸（mm） | 开孔尺寸（mm） | 总长（mm） | 备注 | |
16槽形 | 1 | 158*78 | 150*70 | 151*71 | 142 |
| |
42方形 | 2 | 120*120 | 110*110 | 111*111 | 105 |
| |
6方形 | 3 | 72*72 | 66*66 | 67*67 | 105 |
| |
5槽形 | 5 | 96*48 | 90*42 | 91*45 | 86 |
| |
9方形 | 6 | 96*96 | 90*90 | 92*92 | 102 |
| |
微方形 | 7 | 48*48 | 44*44 | 45*45 | 95 |
|
4、订货须知
订购请标明仪表完整型号及数量，工作电源及额定输入参数，若为简易型数显仪表，还需提供CT或PT变比。例如：
B600-AC6-3A2三相交流电流表 2只 ，工作电源：AC220V，输入：5A；
B600-AC1-1A1D单相交流电流表 2只 ，工作电源：AC220V，输入：5A，CT变比100/5；
B600-AC6-3AV1三相交流电流电压组合表 2只 ，工作电源：AC220V，输入：5A/380V；
B600-AC1-1Y2功率因数表 2只 ，工作电源：AC220V，输入：5A/100V；
B600-DC5-1A1直流电流表 2只 ，工作电源：AC220V，输入：4-20mA，显示0-50Hz。
附文
电流表分为直流电流表和交流电流表。
直流电流表主要采用磁电系电表的测量机构。一般可直直流电流表接测量微安或毫安数量级的电流，为测更大的电流，电流表应有并联电阻器（又称分流器）。分流器的电阻值要使满量程电流通过时，电流表满偏转，即电流表指示达到最大。对于几安的电流，可在电流表内设置专用分流器。对于几安以上的电流,则采用外附分流器。大电流分流器的电阻值很小，为避免引线电阻和接触电阻附加于分流器而引起误差，分流器要制成四端形式，即有两个电流端,两个电压端。例如，当用外附分流器和毫伏表来测量200A的大电流时，若采用的毫伏表标准化量程为45mV(或75mV)，则分流器的电阻值为0.045/200=0.000225Ω（或0.075/200=0.000375Ω）。若利用环形(或称梯级)分流器，可制成多量程电流表。 交流电流表主要采用电磁系电表、电动系电表和整流式电表的测量机构。电磁系测量机构的最低量程约为几十毫安，为提高量程，要按比例减少线圈匝数，并加粗导线。用电动系测量机构构成电流表时，动圈与静圈并联，其最低量程约为几十毫安。为提高量程，要减少静圈匝数，并加粗导线，或将两个静圈由串联改为并联，则电流表的量程将增大一倍。用整流式电表测交流电流时,仅当交流为正弦波形时，电流表读数才正确。为扩大量程也可利用分流器。此外，也可用热电式电表测量机构测量高频电流。在电力系统中使用的大量程交流电流表多是用5A或1A的电磁系电流表，并配以适当电流变比的电流互感器。
