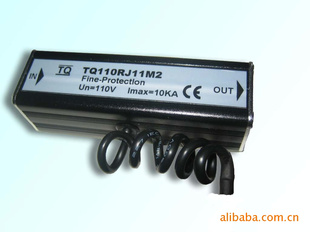

TQ RJ系列通讯信号电涌保护器依据IEC及ITU-T相关防雷标准设计，采用多级保护电路，选用进口高速保护器件，响应速度快，输出残压低，具有通流容量大、性能稳定、插入损耗低等特点。从根本上克服了传统避雷子、保安单元等防雷器材反应速度慢的弊病，是更新换代的最佳浪涌保护器，广泛用于中国电信、计算机网络通信传输系统、IP电话机、ADSL程控交换机、高档的传真、电话等设备；使其免受雷电感应电压，电网电压波动干扰，静电放电和大负载启动产生的冲击浪涌电压所造成的重大损坏。
本产品选用金属外壳、密封性好，具有防尘防腐蚀功能，接口为标准RJ11或RJ45水晶头，采用串联方式连接，安装于被保护设备和外线之间。
产品型号 | Type | RJ11-Tele/2-C | RJ45-Tele/4-C | | 额定工作电压 | Un | 110V | 110V | | 最大可持续工作电压 | Uc | 184V | 184V | | 标称放电电流(8/20μs) | 线/线 | In | 350A | 350A | 线/地 | 5KA | 5KA | | 最大放电电流(8/20μs) | Imax | 10KA | | 电压保护水平(In时) | 线/线 | | ≤330V | ≤330V | 线/地 | | ≤600V | ≤600V | | 传输速率(3dB) | fg | ＞2MHz | | | 接口形式 | | RJ11 | RJ45 | | 保护线数 | | 3,4 | 3,4,5,6 | | 外壳材料 | | A 型为铝合金，除D型为塑料外壳，M型为标准1U铁质机箱 | | 插入损耗 | lL | ＜0.2dB | | 串接电阻 | R | 4Ω |
三、安装与维护：
? 防雷器串联在信号通道和被保护设备之间。
? 防雷器的输入端（IN）与信号线相连，输出端（OUT）与被保护设备相连，不可以接反。
? 防雷器的PE线必须要与防雷系统地严格的等电位连接，否则将影响工作性能。
? 该产品无需特别维护，安装时尽量靠进设备端；当工作系统出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后恢复正常，则应更换防雷器。
?.防雷器需良好接地，防雷地线应尽量短、粗、直，接地电阻应符合国家相关标准。 |
