压敏电阻防雷的工作原理及特点
发布时间:2017-11-13        浏览次数:57        返回列表

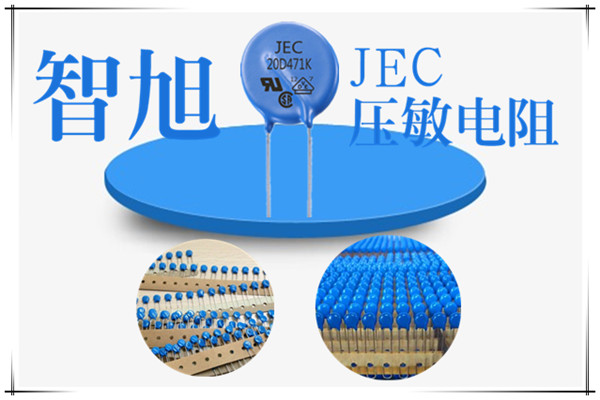

压敏电阻器相当于一个可变电阻,它是并联于电路中的。当电路在正常使用时,压敏电阻的阻抗很高,漏电流很小,可视为开路,对电路几乎没有影响。但当一很高的突波电压到来时,压敏电阻的电阻值瞬间下降(它的电阻值可以从MΩ(兆欧)级变到mΩ(毫欧)级),使它可以流过很大的电流,同时将过电压箝位在一定数值。由于压敏电阻的突波承受能力取决于它的物理尺寸,因而有可能获得不同的浪涌电流值。


以氧化锌为主要成分的金属氧化物半导体非线性电阻,当加在电阻两端的电压小于压敏电压时,压敏电阻呈高阻状态。如果并联在电路上同,该阀片呈断路状态。当加在压敏电阻两端的电压大于压敏电压时,压敏电阻就会击穿同,呈现低阻值,甚至接近短路状态。压敏电阻这种被击穿状态是可以恢复的,当高于压敏电压的电压被撤销以后,它又恢复高阻状态。当电力线被雷击时,雷电波的高电压使压敏电阻击穿,雷电流通过压敏电阻流入大地,使电力线上的类电压被钳制在安全范围内。


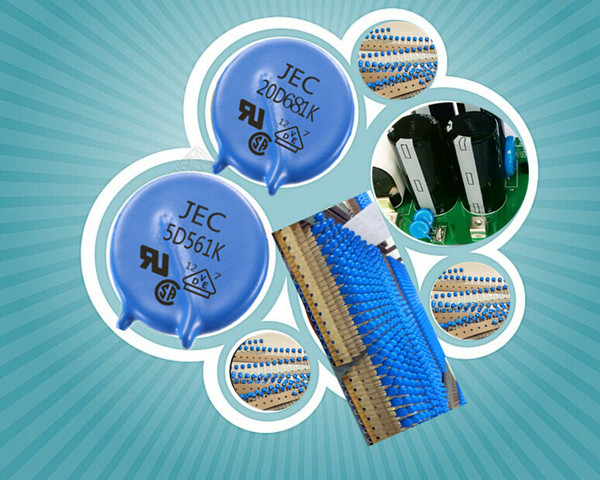

压敏电阻器防雷的特点:

1、由于压敏电阻避雷器不需要串联间隙,因此结构简单、体积小、重量轻、寿命长。

2、性能稳定。由于压敏电阻避雷器没有间隙,不存在间隙放电电压受外界因素影响的问题,也不存在间隙放电分散性和误动等问题。

3、制造方便,适用于自动化批量生产。

4、便于制成直流避雷器。由于它没有间隙,不产生电弧,且具有良好的非线性电阻特性,使制造直流避雷器的困难迎刃而解。

5、保护性能好。压敏电阻避雷器的保护性能与间隙的放电电压无关,仅由阀片冲击残压决定。而氧化锌阀片残压又较低,所以保护性能好。

6、可以承受多重雷击。在雷电流通过金属氧化物避雷器之后,没有工频续流通过,所以通过避雷器的能量大为减少,因此它能承受多重雷击。

7、通流能力大。金属氧化物避雷器通流能力比碳化硅避雷器强,当单片氧化锌阀片通流容量不能满足时,除可以将阀片直径加大外,还可以采用多支避雷器并联,以提高通流容量。

8、压敏电阻的非线性特性较差(动态电阻较大)。

9、大电流时限制电压(箝位电压)较高。

10、低电压时漏电流较大,较易老化 。
